Introdução

A crimpagem correta de fichas RJ45 é essencial para garantir conexões de rede estáveis e eficientes. Este guia prático irá orientá-lo passo a passo no processo de crimpagem, explicando as normas de cores e as aplicações de diferentes tipos de cabos.

Materiais Necessários

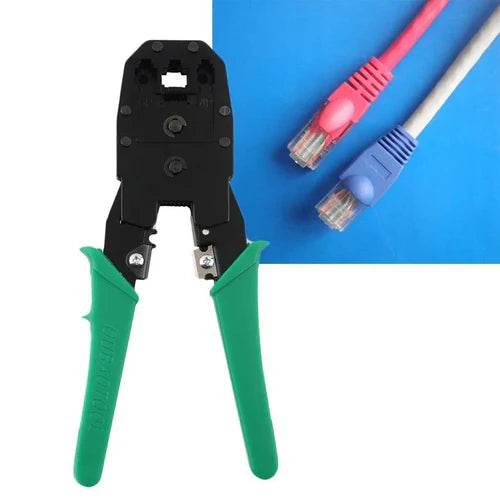

• Alicate de crimpagem RJ45
• Cabo de rede (Cat5, Cat5e ou Cat6)
• Conectores RJ45
• Decapador de cabos
• Testador de cabos de rede (opcional, mas recomendado)

Passo a Passo para Crimpar Fichas RJ45

1. Preparação do Cabo:
   • Utilize o decapador para remover aproximadamente 2 cm da capa externa do cabo, expondo os fios internos.
   • Separe e desenrole os pares de fios trançados.
2. Ordenação dos Fios:
   • Organize os fios na sequência correta conforme a norma desejada (T568A ou T568B).
   • Norma T568A:
     1. Branco/Verde
     2. Verde
     3. Branco/Laranja
     4. Azul
     5. Branco/Azul
     6. Laranja
     7. Branco/Castanho
     8. Castanho
   • Norma T568B:
     1. Branco/Laranja
     2. Laranja
     3. Branco/Verde
     4. Azul
     5. Branco/Azul
     6. Verde
     7. Branco/Castanho
     8. Castanho
3. Corte dos Fios:
   • Alinhe os fios e corte-os uniformemente, deixando cerca de 1,5 cm de comprimento a partir da capa externa.
4. Inserção no Conector RJ45:
   • Com a trava do conector voltada para baixo, insira os fios no conector, certificando-se de que cada fio entre completamente até o fundo e na posição correta.
5. Crimpagem:
   • Insira o conector no alicate de crimpagem e pressione firmemente para fixar os fios aos contatos metálicos.
6. Teste do Cabo:
   • Utilize um testador de cabos para verificar a continuidade e assegurar que a crimpagem foi realizada corretamente.

Cabos com Pontas Iguais vs. Cabos Cruzados

• Cabos com Pontas Iguais (Straight-Through):
  • Ambos os lados do cabo seguem a mesma norma (T568A ou T568B).
  • Utilizados para conectar dispositivos diferentes, como um computador a um switch ou router.
• Cabos Cruzados (Crossover):
  • Um lado do cabo segue a norma T568A e o outro a T568B.
  • Utilizados para conectar dispositivos semelhantes, como computador a computador ou switch a switch.

Dicas Adicionais

• Manter a ordem correta dos fios é crucial para o funcionamento adequado da rede.
• Utilize conectores e cabos de qualidade para assegurar a durabilidade e eficiência da conexão.
• Se possível, assista a vídeos demonstrativos para visualizar o processo de crimpagem.

Para uma demonstração visual do processo de crimpagem, confira o vídeo a seguir:

Guia Prático: Crimpagem de Fichas RJ45

A crimpagem correta de fichas RJ45 é essencial para garantir conexões de rede estáveis e eficientes. Este guia prático irá orientá-lo passo a passo no processo de crimpagem, explicando as normas de cores e as aplicações de diferentes tipos de cabos.

Vídeo Demonstrativo

Seguindo este guia, estará apto a crimpar fichas RJ45 de forma eficaz, garantindo conexões de rede confiáveis e de alta qualidade.
