PoE (Power over Ethernet)

Tudo o Que Precisas Saber Sobre Power over Ethernet (PoE)

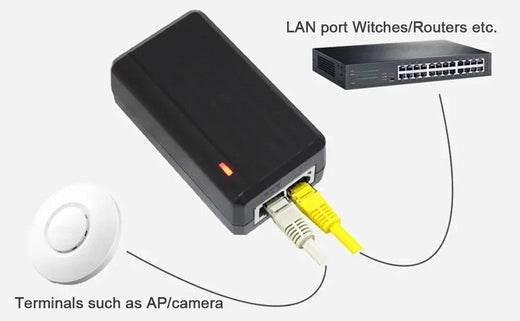

O Power over Ethernet (PoE) é uma tecnologia que permite a transmissão simultânea de dados e energia elétrica através de um único cabo Ethernet. Esta solução prática simplifica a instalação de dispositivos de rede, como câmeras IP, pontos de acesso Wi-Fi, telefones VoIP, entre outros, eliminando a necessidade de fontes de alimentação adicionais.

Como Funciona a Injeção de Energia no PoE?

A injeção de energia no cabo Ethernet é realizada de forma a não interferir na transmissão de dados. Os dados são enviados como uma diferença de potencial entre dois fios de um par trançado. Por outro lado, a energia elétrica é inserida em modo comum, aplicando a mesma tensão a ambos os fios do par, permitindo que dados e energia coexistam sem interferências.

Padrões PoE e Seus Fios Utilizados

Existem diferentes padrões PoE, cada um com características específicas:

IEEE 802.3af (PoE)

  • Proporciona potência até 15,4W.
  • Modo A: A energia é fornecida pelos mesmos pares que transmitem os dados (1 e 2, 3 e 6).
  • Modo B: A energia é fornecida pelos pares não utilizados para dados (4 e 5, 7 e 8).

IEEE 802.3at (PoE+)

  • Proporciona até 30W de potência e é compatível com dispositivos de maior consumo, como câmeras PTZ.
  • Pode utilizar os modos A ou B, dependendo da implementação.

IEEE 802.3bt (PoE++)

  • Suporta duas classes: Tipo 3 (até 60W) e Tipo 4 (até 100W).
  • Utiliza os quatro pares de fios para fornecer energia, sendo ideal para equipamentos de alto consumo, como displays digitais e pontos de acesso Wi-Fi de alta densidade.

Proprietário/Non-standard PoE

  • Alguns fabricantes utilizam implementações proprietárias para atender requisitos específicos de dispositivos, o que pode limitar a compatibilidade com padrões universais.

Diferenças entre 100 Mbps e 1000 Mbps

  • 100 Mbps (100BASE-TX): Apenas dois pares de fios são usados para a transmissão de dados, deixando os outros dois pares livres para a injeção de energia no Modo B.
  • 1000 Mbps (1000BASE-T): Todos os quatro pares de fios são utilizados para dados. A energia é injetada utilizando técnicas que permitem a coexistência de dados e energia nos mesmos pares.

Benefícios do PoE

  1. Redução de Custos: Evita a necessidade de instalação de tomadas elétricas adicionais.
  2. Flexibilidade: Permite instalar dispositivos em locais de difícil acesso.
  3. Eficiência: Centraliza a alimentação de vários dispositivos.
  4. Compatibilidade: Suporta uma ampla gama de dispositivos de rede.

Compatibilidade com Cabos RJ45

Os cabos Ethernet RJ45 são essenciais para a transmissão de dados e energia no PoE. Recomenda-se o uso de cabos de categoria Cat5e ou superior (Cat6, Cat6a, Cat7) para garantir uma transmissão estável e eficiente, especialmente em distâncias maiores. A qualidade do cabo influencia diretamente na distância máxima de transmissão, que pode chegar a 100 metros.

Curiosidades Sobre o PoE

  • Os padrões mais recentes, como o 802.3bt, podem fornecer potências de até 60W ou 100W, permitindo alimentar dispositivos de alto consumo, como displays digitais e câmeras PTZ (Pan-Tilt-Zoom).
  • Em redes gigabit, o uso dos quatro pares de fios para dados e energia é uma solução eficiente para garantir alta velocidade e potência.

Considerações Finais

Compreender o funcionamento e os padrões do PoE é essencial para implementar redes de forma segura e eficiente. Certifica-te de verificar a compatibilidade entre injetores PoE, cabos e dispositivos para assegurar uma infraestrutura robusta e funcional.

Se tens dúvidas ou precisas de ajuda na escolha dos produtos adequados para a tua rede, não hesites em contactar-nos!

Para saber mais sobre como o PoE funciona e as diferenças entre os padrões, assiste ao vídeo abaixo:
